配置扫描数据

Map Configurator 用现场实测坐标标记视频中的固定角点，从而确定地图的真实大小、原点和坐标方向。Portal 会直接加载已经解析好的全景画面，不需要再次上传视频。

GCP 是 Ground Control Point（地面控制点） 的缩写。这里的“地面”是测绘术语，GCP 不必位于地板上；门框角点、墙根交点或固定构件角点都可以。关键是该点不会移动、可在多个画面中准确确认，并且现场 X、Y、Z 坐标已知。

手工配置建图至少需要 3 个可用且不共线的 GCP，也就是这 3 个点不能位于同一直线上。正式项目建议使用 4–5 个 GCP，其中至少 4 个不能全部落在同一墙面、地面或其他平面上，并覆盖左右、高低和近远三个方向。每个 GCP 都要填写以米为单位的 X、Y、Z 坐标，并在至少 2 个不同的全景画面中标记。Tie Point（连接点）和 Scale Bar（距离标尺）只能补充连接或距离信息，不能代替 GCP。

先理解三类配置

类型	需要填写	解决的问题
GCP（地面控制点）	X、Y、Z，单位米	定义地图的真实大小、原点和坐标方向
Tie Point（连接点）	不需要坐标	把多个画面中的标记关联为同一个固定角点，加强房间、门口或走廊之间的连接
Scale Bar（距离标尺）	两端的真实距离，单位米	为地图增加一条独立的实测距离约束

GCP 定义一个点的完整坐标；Scale Bar 只提供长度；Tie Point 只说明不同画面中标记的是同一个点。三者不能相互替代。

1. 打开配置并确定坐标系

等待 Spatial Maps 中的地图状态变为 Parsed（已解析）。

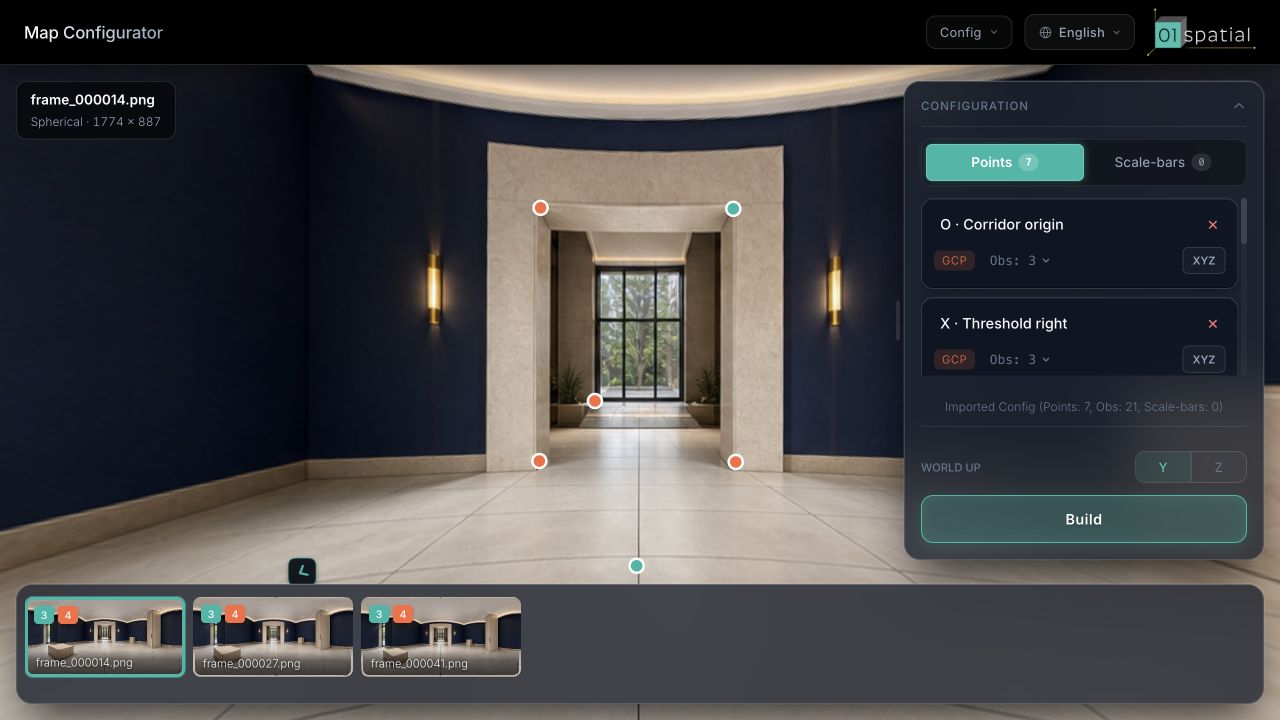

在地图卡片中选择 Configure，打开 Map Configurator。
从底部缩略图列表选择一帧。拖动中央画面观察四周；需要精确标点时选择右上角 Full Resolution。
在右侧 WORLD UP 中选择地图里表示“竖直向上”的坐标轴：
- Y：常用于 AR 和实时 3D。原点在地面时，地面点通常满足 Y = 0。
- Z：常用于测绘和 CAD。原点在地面时，地面点通常满足 Z = 0。
确认这个约定与后续 Space Studio 内容或已有测量坐标一致。配置开始后不要更换坐标约定。

2. 添加第一个 GCP

创建点

在全景画面中找到已经测量过的固定角点。优先选择墙面、地面和固定建筑构件形成的交点；它们比物体表面上的任意位置更容易在多个画面中重复确认。
右键该位置，选择 Add Point。
新点会出现在右侧 Points 列表和当前帧中。

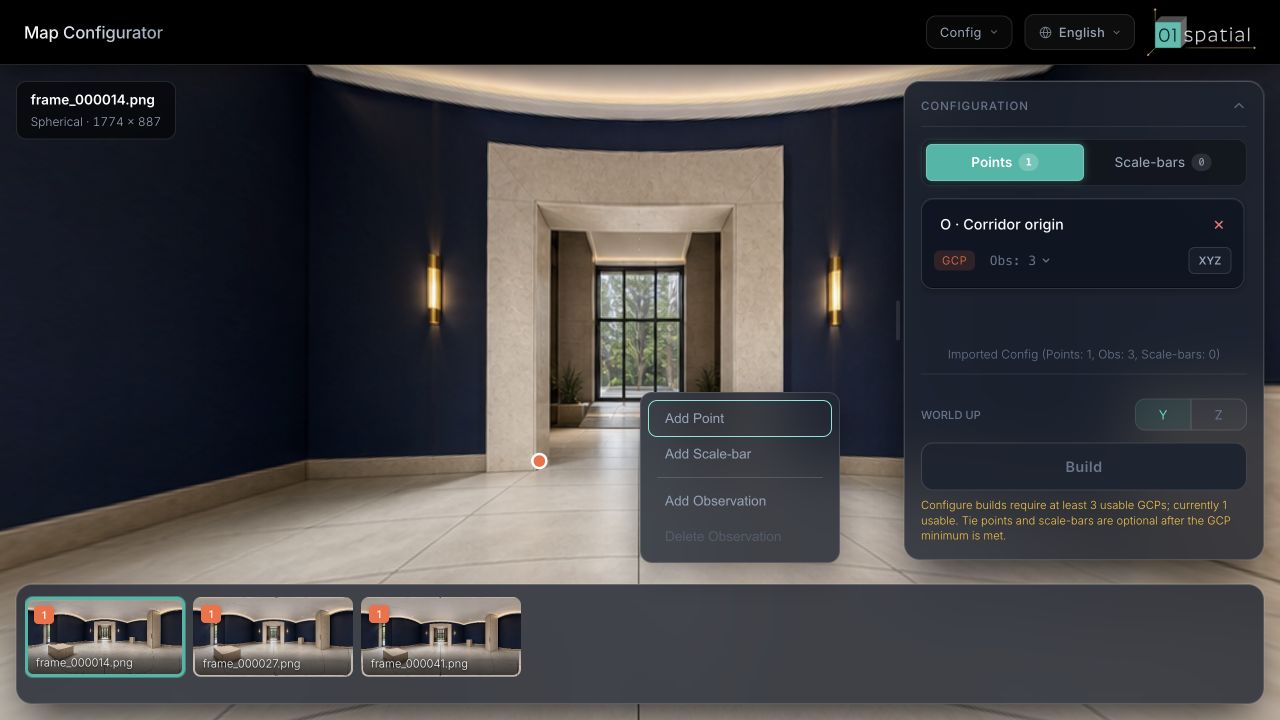

将标点位置精确对准门框与地面的固定角点，再选择 Add Point。不要把阴影边缘、反光、高光、植物或可移动物体作为控制点。

填写名称和坐标

为点填写可识别的名称，例如 O · Corridor origin。
选择点右侧的 XYZ。
按当前世界坐标系输入 X、Y、Z；单位始终是米。
核对正负号和小数点后选择 Save。填写坐标后，该点类型会显示为 GCP。

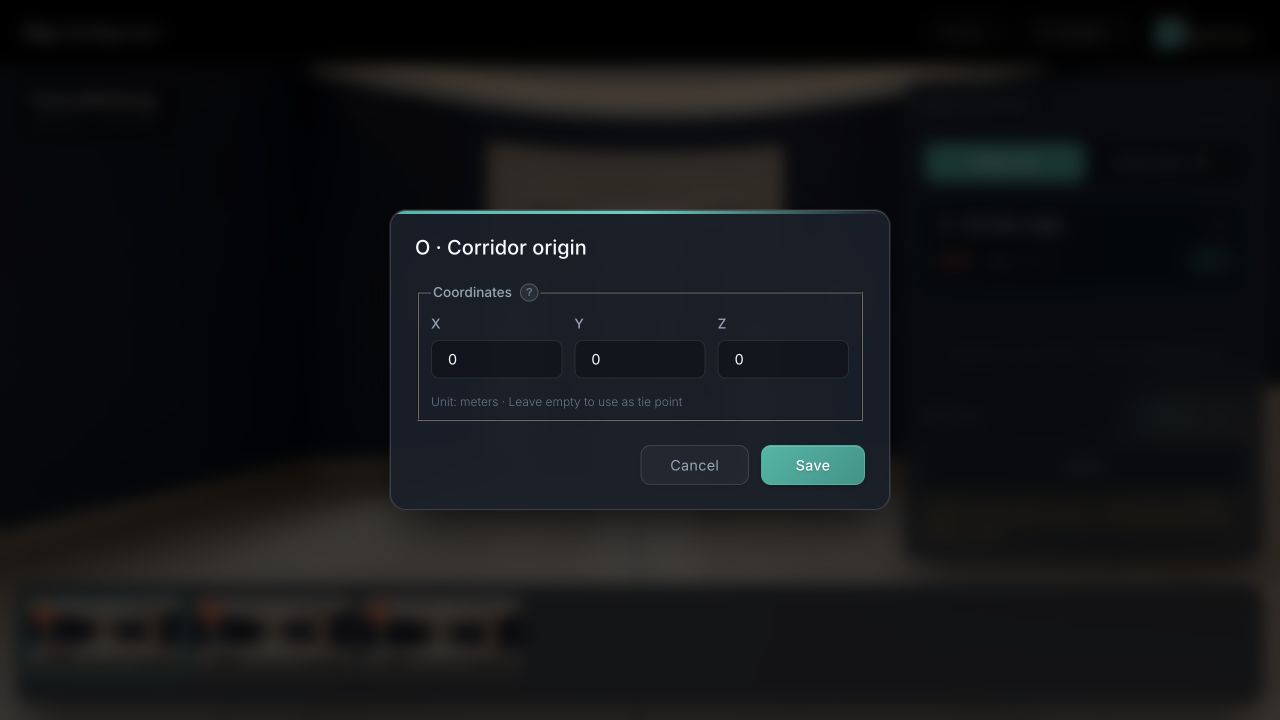

示例把墙根角点定义为世界原点 O = (0, 0, 0)。填写完整的 X、Y、Z 后，该点成为 GCP；若只需要 Tie Point，应保持三个坐标均为空。

添加多帧观测

在底部画面列表中切换到另一帧，确认它也能清楚看到同一个物理点。
在完全相同的位置右键，展开 Add Observation，再选择刚创建的点。
至少在 2 个不同帧中完成观测。若第 3 帧也能清楚看见同一角点，并且拍摄位置不与前两帧重合，建议继续添加第 3 帧。
在右侧展开 Obs，逐帧检查图片名称。若某次点击不准确，先删除该观测再重新添加，不要移动到“看起来差不多”的位置。

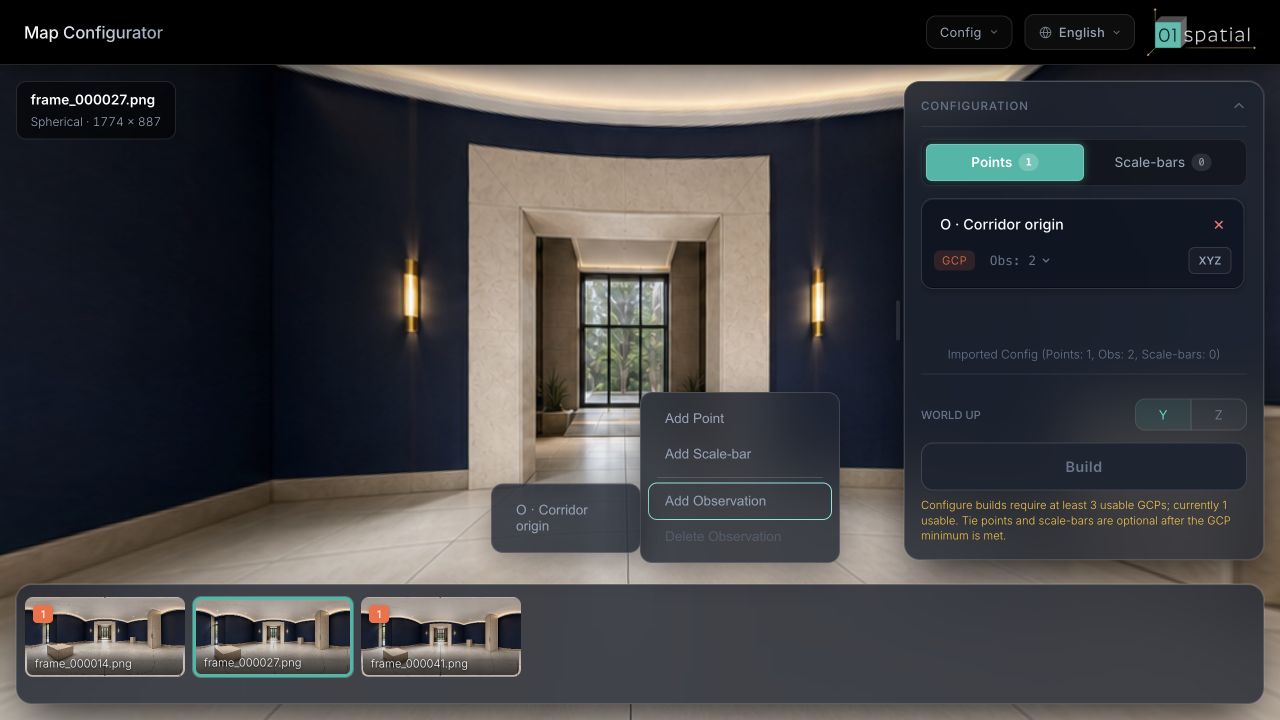

在新帧的同一物理角点右键，展开 Add Observation，再选择已有的 GCP。

3. 用 GCP 定义三维坐标系

重复创建点、填写坐标并添加多帧观测。系统要求至少 3 个可用且不共线的 GCP。正式项目建议配置 4–5 个 GCP，其中至少 4 个不能全部落在同一平面上。每个 GCP 必须同时满足：

X、Y、Z 都是有效数值，且单位为米。
至少有 2 个不同全景帧中的观测。
所有观测都落在同一个静态物理点上。
至少 3 个 GCP 的世界坐标不接近同一条直线。
建议所有 GCP 共同覆盖左右、高低和近远，不全部落在同一面墙、同一地面或其他单一平面上。

下面的门洞示例用 4 个角点直接建立 O-X-Y-Z 坐标骨架。这里采用 Y 轴向上（Y-up）：

点	示例坐标（米）	约束方向
O · Corridor origin	`(0, 0, 0)`	墙根原点
X · Threshold right	`(2.4, 0, 0)`	沿门槛覆盖 X
Y · Jamb upper-left	`(0, 2.8, 0)`	沿竖直门框覆盖 Y
Z · Corridor far-left	`(0, 0, 5.6)`	沿走廊深度覆盖 Z

这 4 个点不在同一平面上，因此能够同时确定 X、Y、Z 三个方向。大空间可在远端再增加第 5 个 GCP，用于交叉检查测量和标记是否正确。表中的数值只用于说明坐标关系；实际项目必须填写现场测量结果，不要为了得到整数或整齐的轴向数值而修改实测坐标。

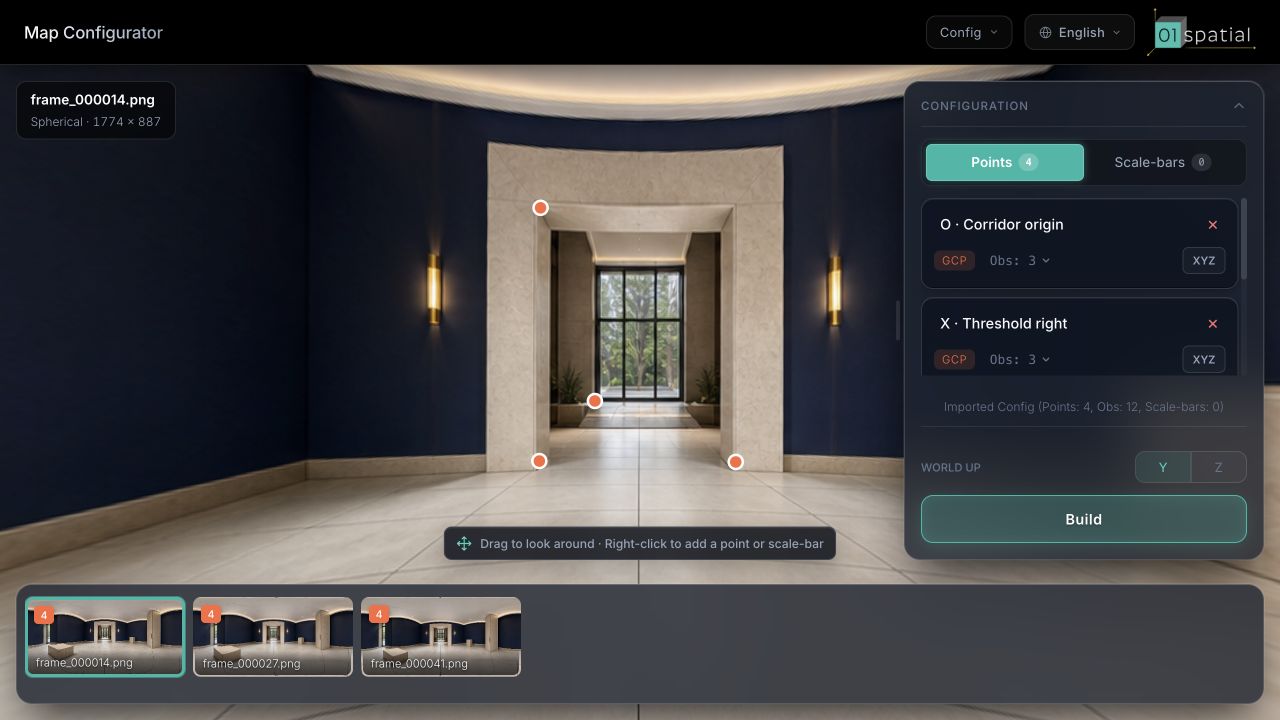

四个橙色 GCP 分别位于近端左下、近端右下、近端左上和走廊远端角点；它们共同覆盖 X、Y、Z，而不是落在同一个平面。

4. 添加 Tie Point

Tie Point 适合门口、长走廊转角、外观重复的区域或相互连通房间的过渡处。它不需要现场坐标，只用于告诉系统“这些画面中标记的是同一个不会移动的物理角点”。

选择在相邻区域两侧都清晰可见、不会移动且容易重复点击的几何角点。例如固定基座的上角、地砖填缝线的十字交点，或门框与横梁的交角。不要点击平整墙面、地面花纹或一段边线上的任意位置。
右键并选择 Add Point。
填写名称，但保持 X、Y、Z 为空；右侧类型应显示 Tie Point。
切换到连接另一侧的帧，在同一物理位置通过 Add Observation 选择这个 Tie Point。
至少添加 2 帧观测，并展开 Obs 逐项核对。
只保留自己能够确认属于同一物理角点的观测。错误的 Tie Point 比缺少 Tie Point 更容易破坏建图结果。

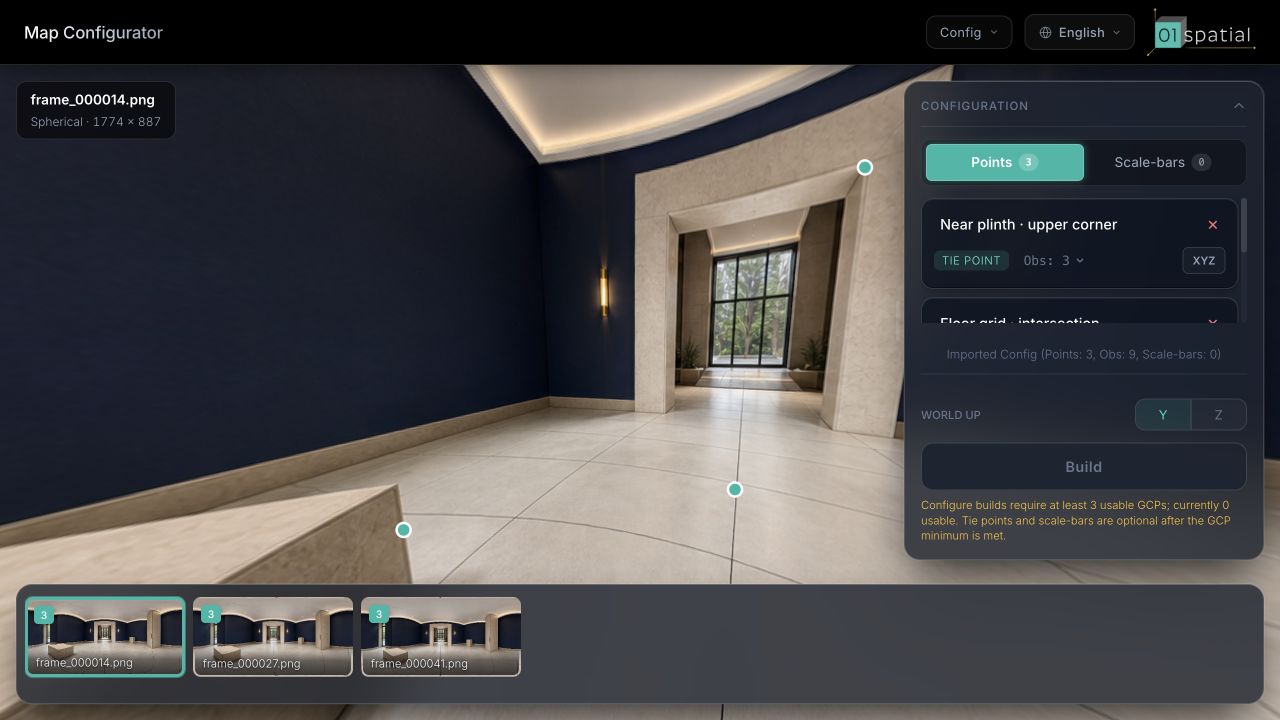

三个亮青绿色 Tie Point 都应落在不同画面中可以重复点击的真实角点上；它们还应分布在需要加强连接的位置，而不是重叠在同一小块区域。

5. 添加 Scale Bar

当现场有一段可靠的实测距离时，可以用 Scale Bar 进行独立的距离校验。优先选择长度明确、两端容易重复识别、能从多个位置看到的固定线段。

先在现场测量两端之间的直线距离，记录单位为米。
在能够同时看清两端的全景帧中右键，选择 Add Scale-bar。
右键位置成为端点 A；随后在同一帧准确点击端点 B。
打开右侧 Scale-bars，为线段填写清晰名称和实测长度。
切换到其他帧，为端点 A 和 B 添加成对观测。每个端点至少应在 2 个不同帧中可见。
回到 Scale-bars，确认状态显示 Ready（可用），长度和单位无误。

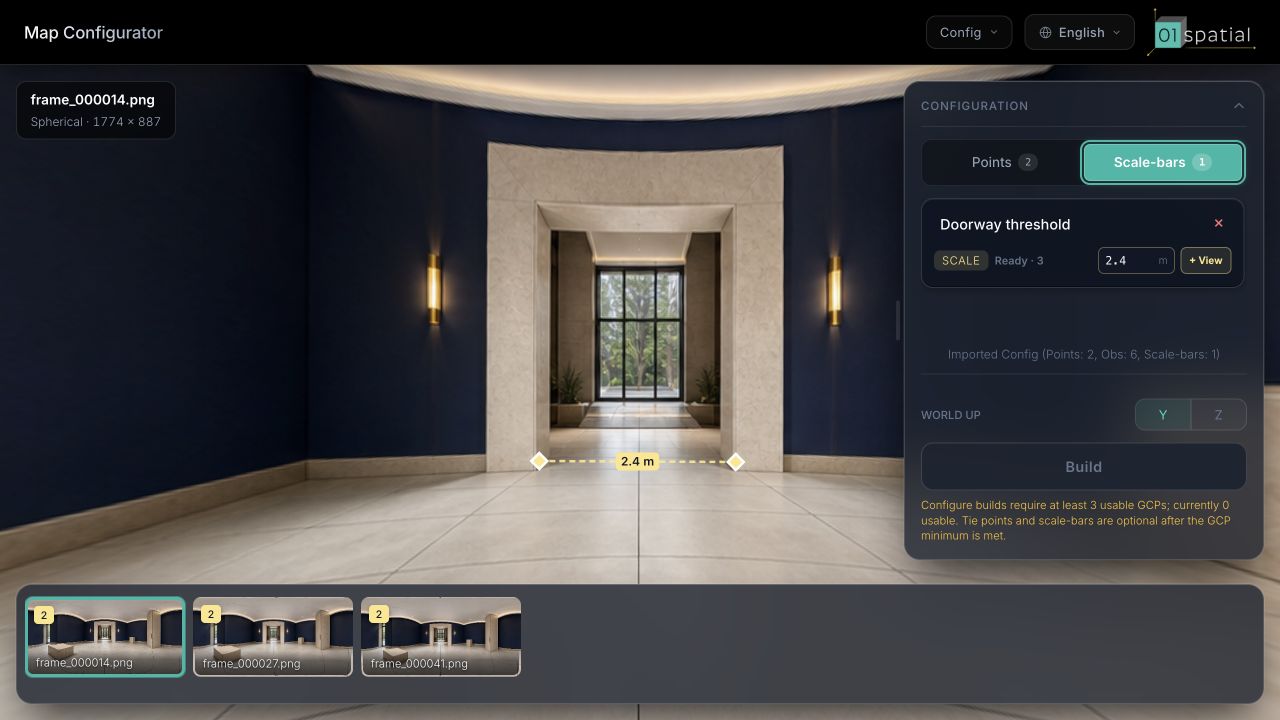

示例把门槛两侧固定角点之间的实测宽度设为 2.4 米。确认黄色线段连接了正确的两个物理端点，并在右侧显示 Ready。Scale Bar 不能替代 GCP。

6. 提交建图前检查

右侧状态会显示当前缺少的内容。选择 Build 前逐项确认：

至少 3 个可用且不共线的 GCP 拥有有效的 XYZ 坐标，单位为米。
每个 GCP 在至少 2 个不同全景帧中有观测。
正式项目优先使用 4–5 个不全部位于同一平面的 GCP，并覆盖左右、高低和近远。
GCP 没有全部落在同一面墙、同一地面或同一个角落。
每个 Tie Point 至少有 2 帧观测，且确实对应同一个固定物理角点。
每个准备使用的 Scale Bar 都显示 Ready，长度单位为米。
WORLD UP 与项目坐标约定一致。
没有观测落在模糊、遮挡或错误的物理位置。

选择 Build 后，Map Configurator 会提交当前配置并触发建图；解析好的全景帧仍保留在服务器，不会重复上传。

常见问题

GCP 数量够了，Build 仍然不可用

检查每个 GCP 是否至少有 2 帧观测，以及任意 3 个点是否几乎位于同一直线上。只有坐标、没有足够观测的点不算可用 GCP。4–5 个覆盖三维空间的点是质量建议，系统的最低数量仍为 3 个。

同一个点在其他帧中很难确认

切换到 Full Resolution 并放大检查。如果仍不确定，删除这一观测并改选不会移动、边界清楚的几何角点；不要猜测位置。

应该添加多少 Tie Point

只在相邻画面共同可见区域较少的位置添加。门口、转角或房间连接处的少量准确 Tie Point，通常比在整个地图中随意添加大量点更有效。

配置通过检查后继续建图与验收。
