配置普通相机扫描数据

Map Configurator 会直接加载从视频中解析出的画面，竖屏和横屏视频都会保留原始方向。你需要在多个画面中标记现场测量的固定角点，让地图获得正确的真实大小、原点和方向。视频不需要再次上传。

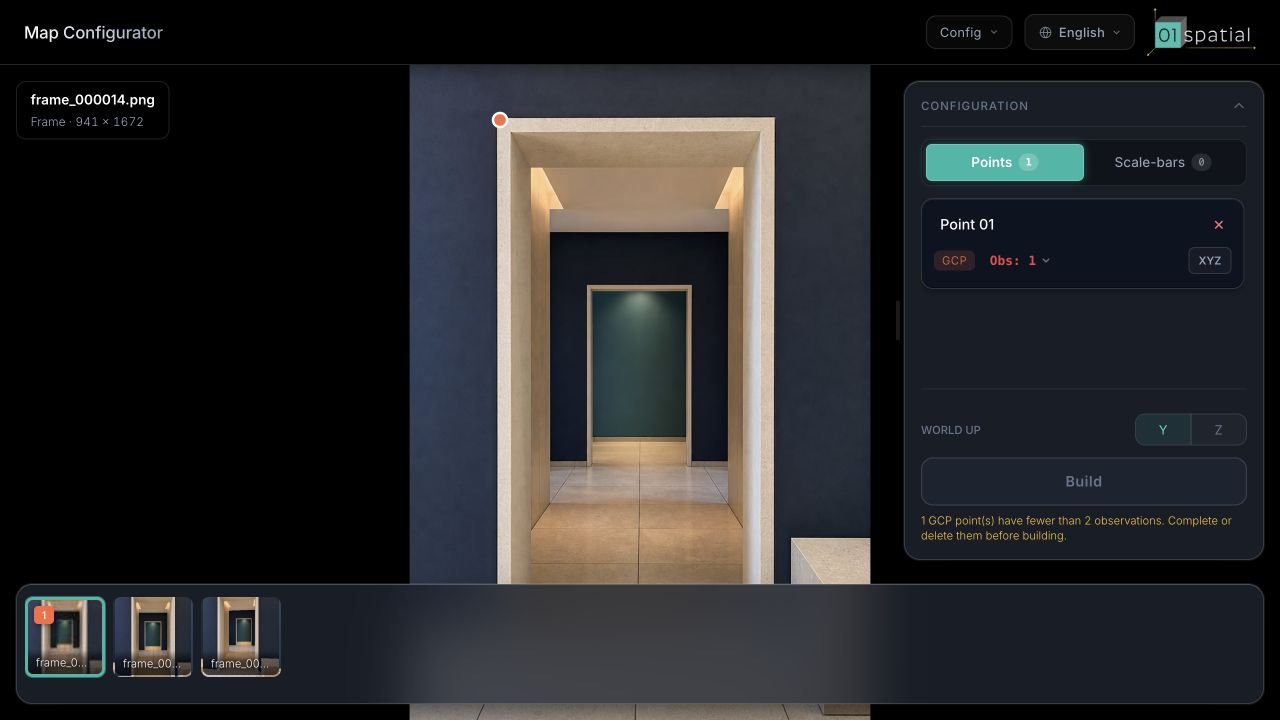

真实 Map Configurator 英文界面：中间保留手机竖屏画面的原始方向，一个 GCP 精确位于门框角点，底部显示视频帧，右侧显示 Points 与 Scale-bars 面板

GCP 是 Ground Control Point（地面控制点） 的缩写。这里的“地面”是测绘术语，GCP 不必位于地板上；门框角点、墙根交点或固定构件角点都可以。一个 GCP 是画面中可重复确认、且现场 X、Y、Z 坐标已知的固定点。

手工配置至少需要 3 个可用且不共线的 GCP，也就是这 3 个点不能位于同一直线上。正式项目建议使用 4–5 个 GCP，其中至少 4 个不在同一平面，并共同覆盖左右、高低和近远三个方向。每个 GCP 都要在至少 2 个不同画面中准确标记。

先理解三类配置

类型需要填写用途
GCP（地面控制点）X、Y、Z，单位米定义地图的真实大小、原点和坐标方向
Tie Point（连接点）不需要坐标指明多个画面看到的是同一个固定角点，加强区域之间的连接
Scale Bar（距离标尺）两端的实测距离，单位米增加一条独立的距离校验

三者不能互相代替：GCP 提供完整坐标，Tie Point 只提供画面之间的对应关系，Scale Bar 只提供长度。

标记规则：每一个点都必须落在可重复确认的固定角点上。 GCP 与 Tie Point 应选择墙根交角、门框角、固定方体构件的角，或两条地砖填缝线的十字交点；Scale Bar 的两个端点也必须分别落在这类角点上。不要点击平整表面、纹理、阴影边缘或一段线上的任意位置。

1. 打开配置并选择坐标约定

  1. 等待 Spatial Maps 中的地图状态变为 Parsed（已解析）。
  2. 在地图卡片中选择 Configure。
  3. 从底部画面列表选择一帧。中央区域会按录制方向显示当前画面；请优先选择角点清晰、无遮挡的画面进行标记。
  4. 在右侧 WORLD UP 选择地图中代表“竖直向上”的坐标轴：AR 与实时 3D 项目通常使用 Y，测绘或 CAD 项目也可能使用 Z。
  5. 确认该约定与 Space Studio 内容或已有测量坐标一致。开始标记后不要再切换。

2. 添加第一个 GCP

  1. 在画面中找到已经测量、不会移动且边界清楚的角点，例如门框与地面的交点。
  2. 右键该角点并选择 Add Point。
  3. 在右侧填写易识别的名称，例如 O · Entrance origin。
  4. 选择 XYZ，输入现场实测的 X、Y、Z；单位始终是米。
  5. 核对正负号与小数点，然后选择 Save。

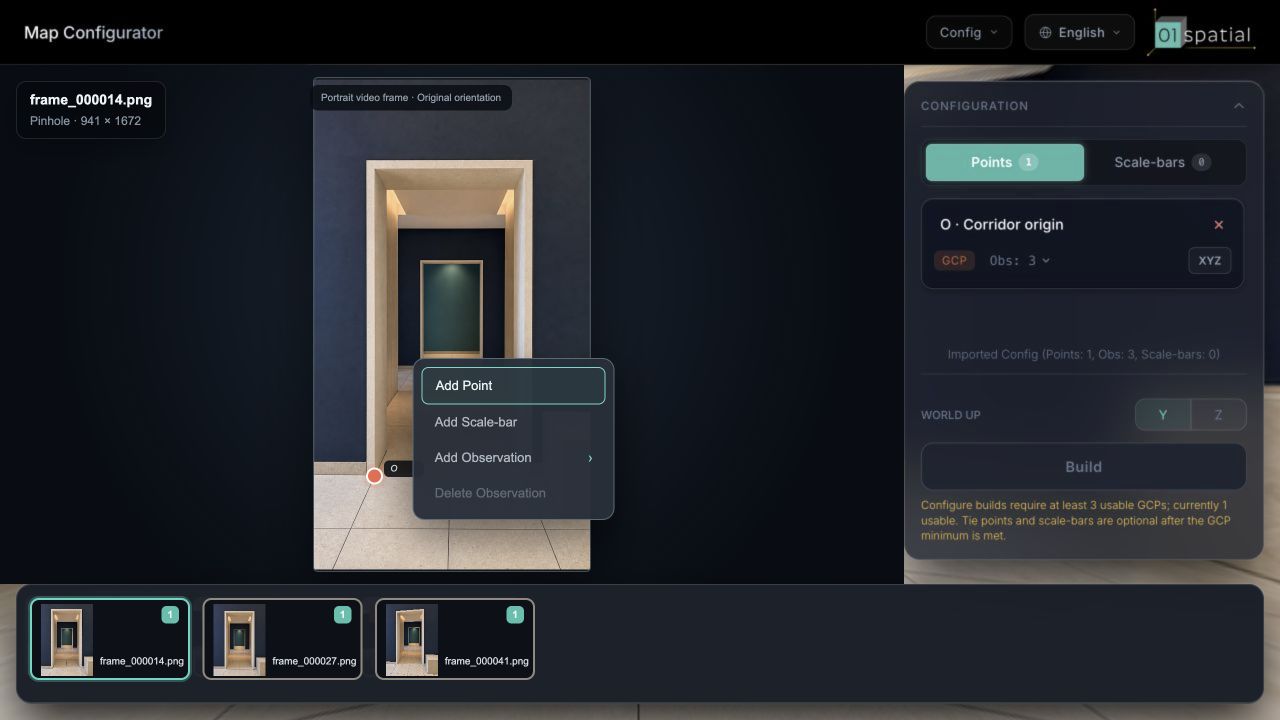

手机竖屏画面的门框墙根角点上打开右键菜单，Add Point 处于高亮状态

标记必须落在真实角点上，不要选择阴影边缘、反光、高光或可移动物体。

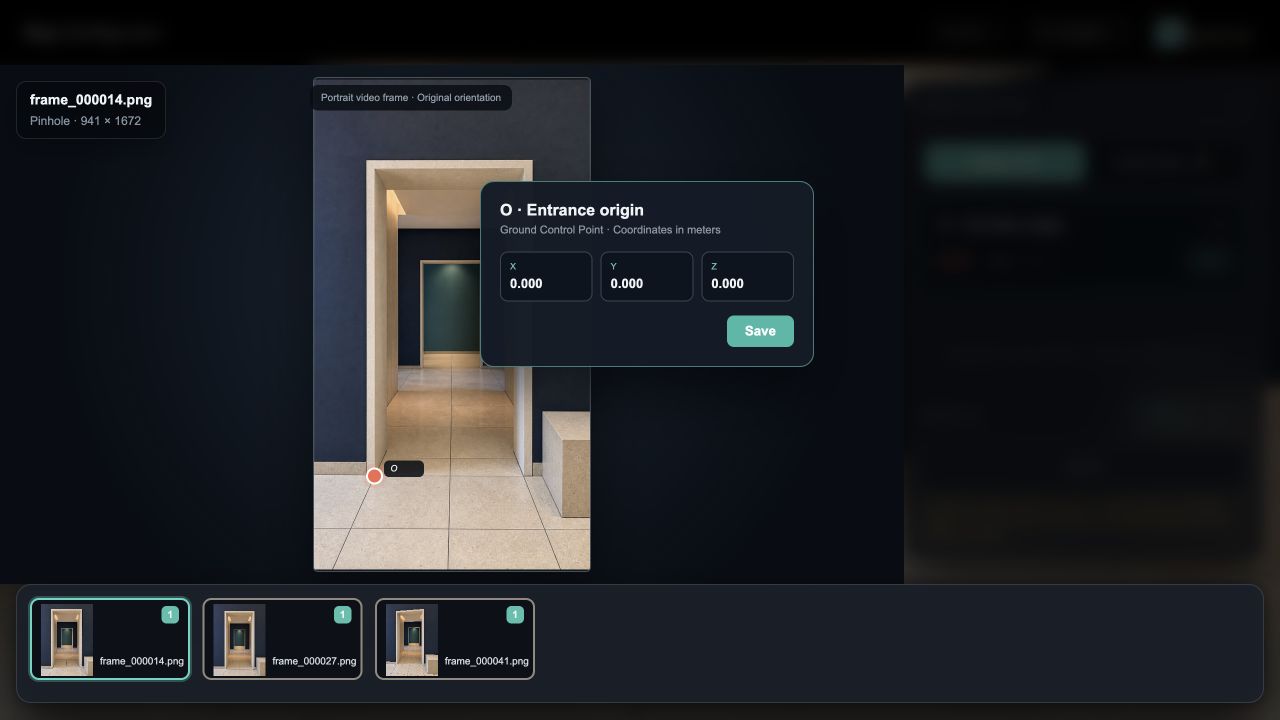

Map Configurator 英文界面为入口原点填写 X Y Z 坐标

示例把入口墙根角点定义为 O = (0, 0, 0)。填写完整坐标后，该点类型会变为 GCP。

添加多画面观测

  1. 切换到另一张也能清楚看到同一角点的竖屏画面。
  2. 在完全相同的物理位置右键，展开 Add Observation，选择已有 GCP。
  3. 至少完成 2 个不同画面的观测；如果还能从另一位置清楚看到该角点，添加第 3 个画面会更稳健。
  4. 展开右侧 Obs 逐项核对。位置不准确时删除后重标，不要把点拖到“大概相同”的位置。

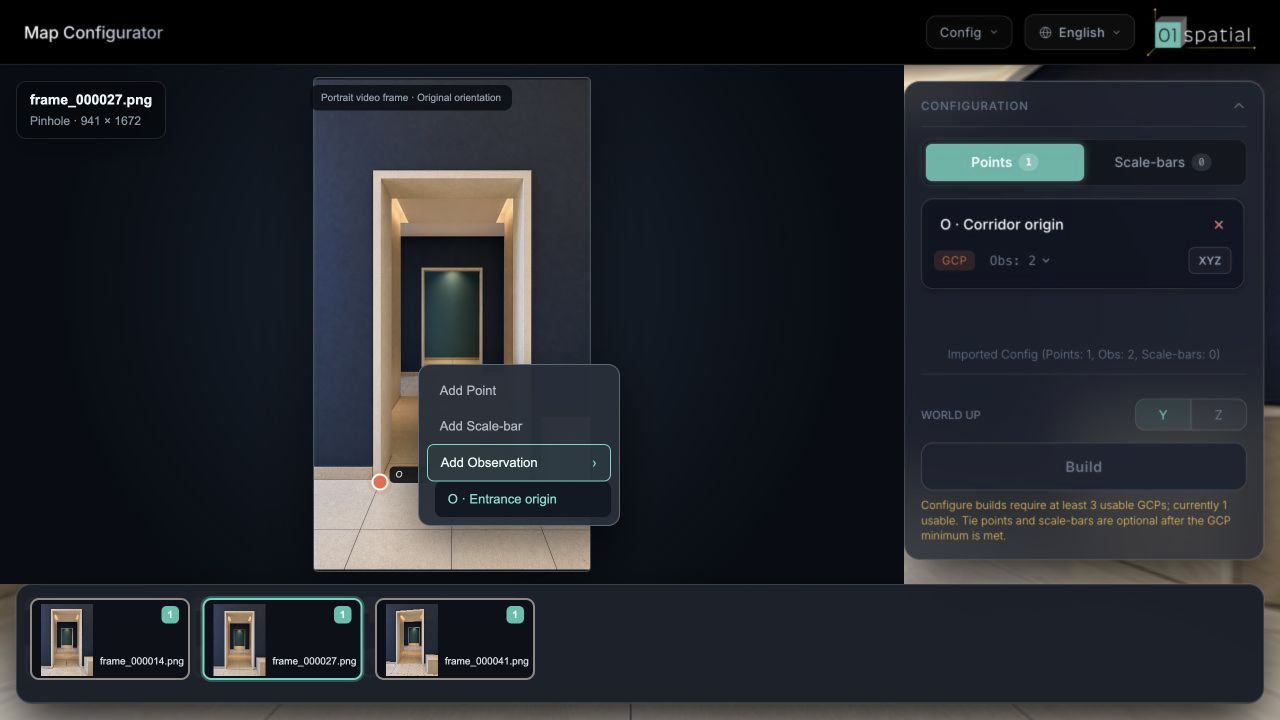

第二张手机竖屏画面中在同一入口角点展开 Add Observation 并选择已有 GCP

3. 用 GCP 覆盖三维空间

重复创建、测量和标记 GCP。推荐用 4 个角点建立清楚的 O-X-Y-Z 坐标骨架：原点、一个左右方向点、一个高低方向点和一个近远方向点。不要把所有 GCP 都放在同一面墙、同一地面或同一个小区域；它们需要覆盖三维空间。

这里以 Y 轴向上为例，因此 X、Y、Z 分别表示左右、高低和近远。如果项目选择 Z 轴向上，应按项目自身的坐标约定填写，不要照抄示例坐标。

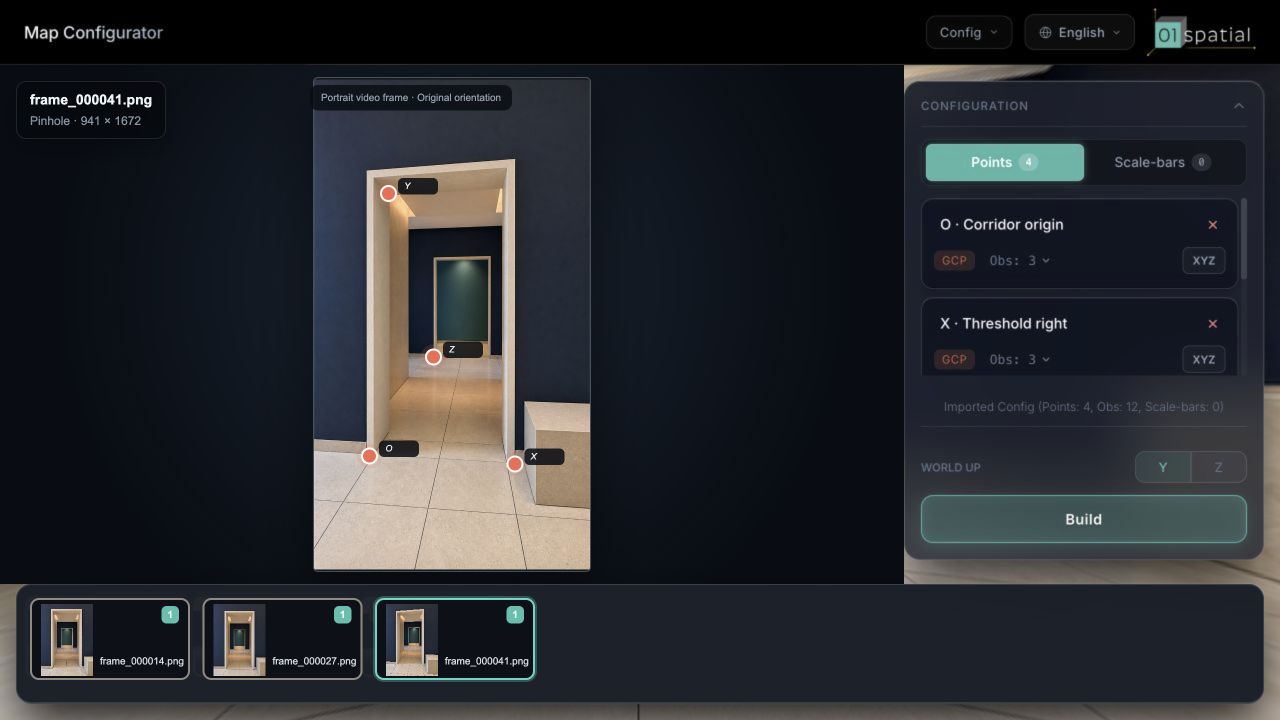

多张手机竖屏画面中的四个 GCP 分别覆盖入口原点、左右、高低和近远方向

每个 GCP 必须满足：

  • X、Y、Z 坐标来自现场测量，单位为米；
  • 在至少 2 个不同画面中可见并被准确标记；
  • 所有观测指向同一个固定物理角点；
  • 至少 3 个 GCP 不接近同一直线；
  • 正式项目中至少 4 个 GCP 不在同一平面，并覆盖完整三维空间。

4. 按需添加 Tie Point

当门口、转角或相互连通的房间缺少足够的重叠画面时，Tie Point 可以加强连接。

  1. 选择两侧画面都能准确确认的固定角点，例如地砖接缝十字交点、固定基座上角或门框交角。
  2. 右键选择 Add Point，填写名称，但保持 X、Y、Z 为空。
  3. 在其他画面的同一角点使用 Add Observation 关联这个 Tie Point。
  4. 至少保留 2 个准确观测。无法确认是同一点时不要添加。

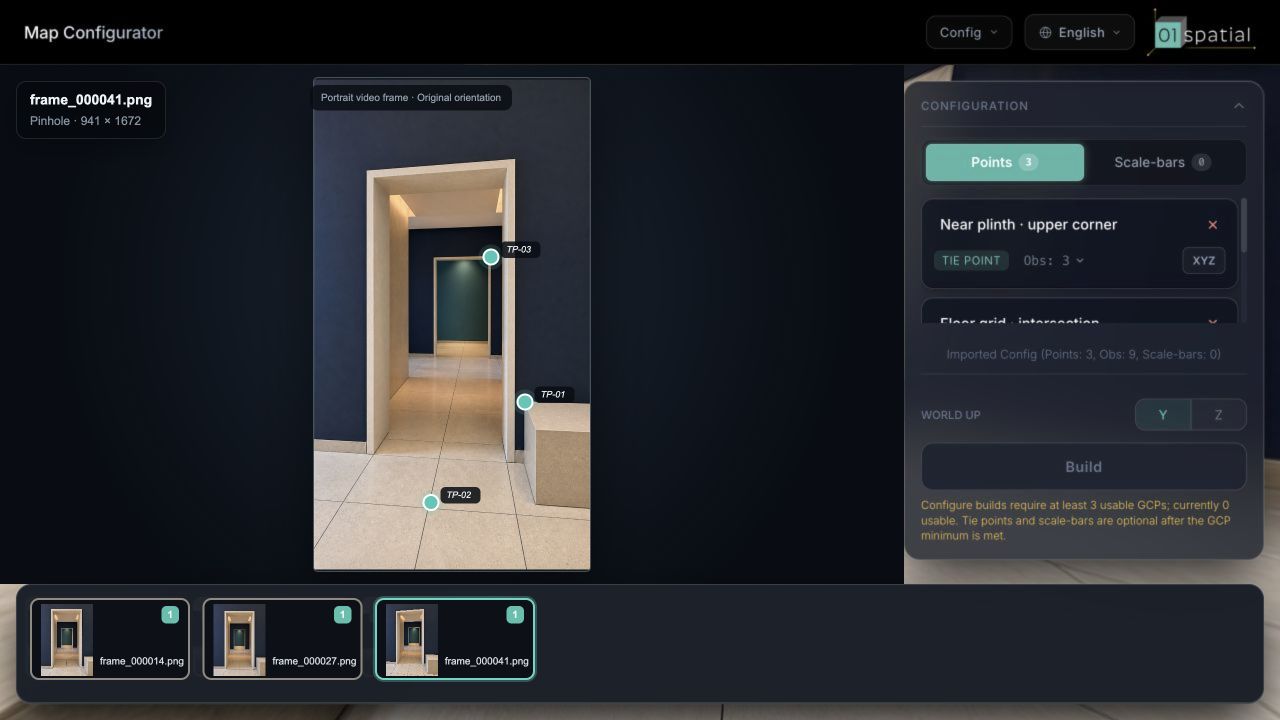

三张手机竖屏画面中的多个 Tie Point 精确落在固定几何角点上

5. 按需添加 Scale Bar

如果现场有一段两端清晰、距离可靠的固定线段，可以添加 Scale Bar 作为独立校验。

  1. 现场测量两端之间的直线距离并记录为米。
  2. 在同时看清两端的画面中右键，选择 Add Scale-bar。
  3. 精确选择端点 A 和端点 B，并在右侧填写名称和实测长度。
  4. 为两个端点补充其他画面中的对应观测。
  5. 确认右侧状态为 Ready（可用）。

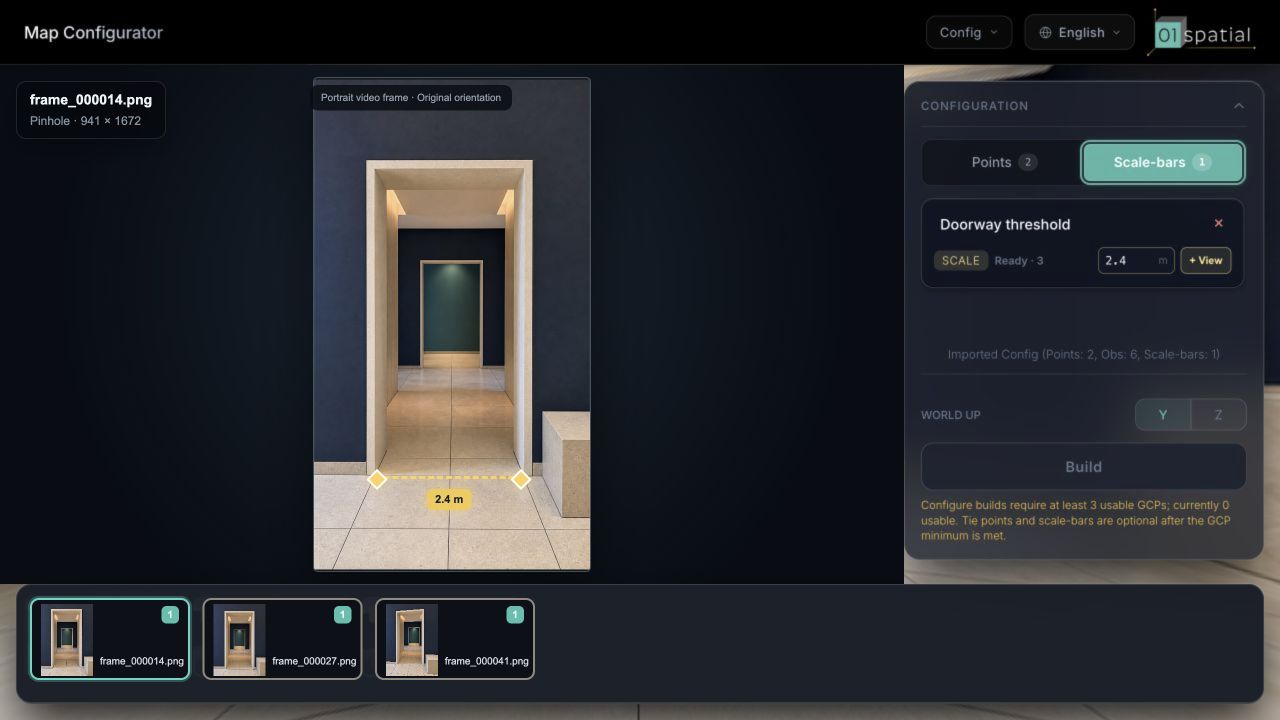

手机竖屏画面中一条 Scale Bar 精确连接门洞两侧固定角点，右侧状态为 Ready

6. 建图前检查

  • 至少 3 个可用且不共线的 GCP 拥有有效 XYZ 坐标，单位为米。
  • 每个 GCP 在至少 2 个不同画面中有准确观测。
  • 正式项目优先使用 4–5 个覆盖三维空间的 GCP。
  • 每个 Tie Point 确实表示同一个固定角点。
  • 每个 Scale Bar 均显示 Ready，长度单位为米。
  • WORLD UP 与项目坐标约定一致。
  • 没有观测落在模糊、遮挡或可移动物体上。

检查通过后选择 Build，继续使用普通相机视频建图。
